专业角度:DALI2.0相对于DALI协议做了什么修改呢?

2019-11-20 0

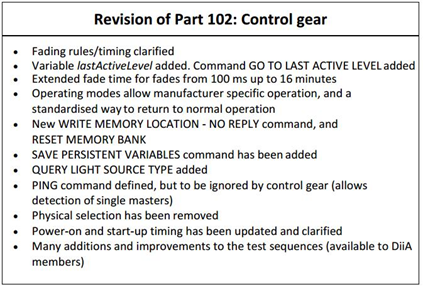

一、DALI2.0的IEC62386-102-2014(从机设备)协议的修改如下:


1.渐变时间的修改,通过增加EXTENDED FADE TIME指令,把调光渐变时间由之前的700ms-90.5S,改到100ms-16MIN。
2.增加一条GO TO LAST ACTIVE LEVEL指令。
3.增加允许厂家自定义工作模式,用于支持DALI主机自定义的工作模式。
4.增加了一条存储条不需要答复的写指令,和重置存储条指令;在DALI1协议里,存储条写指令是每写一个地址都需要等待DALI电源的回复后才能继续写,速度较慢些。
5.增加SAVE PERSISTENT VARIABLES指令,收到这条指令后,DALI电源会把所有要保存的数据按页的方式写到EEPROM里面,不用每更改一次参数都写一次EERPOM,可增加EEPROM的寿命。
6.增加查询光源类型的指令。
7.增加PING指令。这条指令DALI电源不用做处理,主要是用于多个DALI主机间的心跳包通信功能。
8.删除物理选择地址的功能。在DALI1里面会利用开路检测的功能来手动物理分配地址。
9.增加了IDENTIFY DEVICE指令,收到这条指令时,灯具会每隔1S闪烁 1次,共闪烁10S,便于找到短地址对应的灯。
10.改进了测试序列。
11.版本号的改变,DALI1的版本号为1,DALI2的版本号为8。

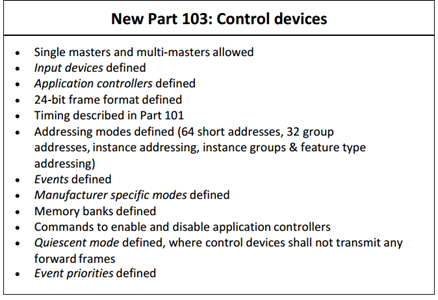

二、DALI2.0的IEC62386-103-2014(主控设备)协议的修改如下:



1.需支持单主机和多主机。这是DALI2.0做的最大修改,DALI1并没有多主机的支持。
2.输入设备类型的定义。
3.增加了应用程序控制器。
4.增加24Bit格式的指令,用于DALI主机间的通信。DALI1协议只有16Bit的前向帧和8Bit格式的后向帧。
5.寻值方式的修改,包含64短地址,32个组地址,实例地址,实例组等。
6.事件的定义。
7.厂家特殊模式的定义。
8.增加允许、禁止应用控制器的指令。
