RK-BLE8266 是BLE Mesh蓝牙模块,具备BLE Mesh蓝牙组网功能,可由多个手机APP或者遥控器同时控制多个灯具。模块具有5路PWM输出,11路IO输出,可以进行灯具应用调光、调色温、调颜色控制,遥控器、按键开关和传感器等应用。支持排插和 SMD 邮票孔贴片,极大地适合了各种机械结构的设计,简化PCB主板设计并使得生产方便。
1、Mesh 智能调光调色灯具
本模块通过 5 路 PWM 信号可以对灯具进行调光、调色温、调颜色、 开关控制。 可以实现单调光、 双调光调色温、 RGB、 RGBW,RGBWC。
2、Mesh智能插座
可实现多路插座的开关和设置。
3、遥控器设备
可以实现BLE Mesh灯光系统单按键遥控器和18按键遥控器的遥控和配置功能,具备开关、调光、调色温、调颜色、调动态、小夜灯、分组控制等功能。低功耗超长待机,具有键盘接口无需外部增加 MCU。
4、Mesh传感器
可以实现人体传感器、光照传感器的控制和配置功能。
产品特性 | 描述 |
产品型号 | RK-BLE8266-A1 |
蓝牙 | Bluetooth V4.0 |
组网 | BLE Mesh |
频率范围 | 2402MHz – 2480MHz |
灵敏度 | -87dBm |
最大输出功率 | 6dBm |
通信距离 | 20m(空旷) |
发射耗电电流 | 20mA@-2dBm,28mA@+6dBm |
天线类型 | PCB或外接天线 |
工作温度 | -20℃~+85℃ |
工作湿度 | 10% - 90%RH(不凝结) |
存储温度 | -40 ~ 125℃ |
存储湿度 | 5%-90%RH(不凝结) |
模块尺寸 | L15.0mm×H22.0mm×D1.0mm |
供电电源 | DC 3.3V (纹波小于200mV) |

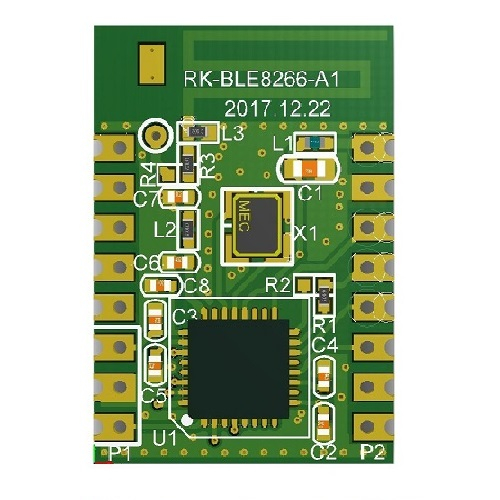

图1 BLE Mesh模块正面

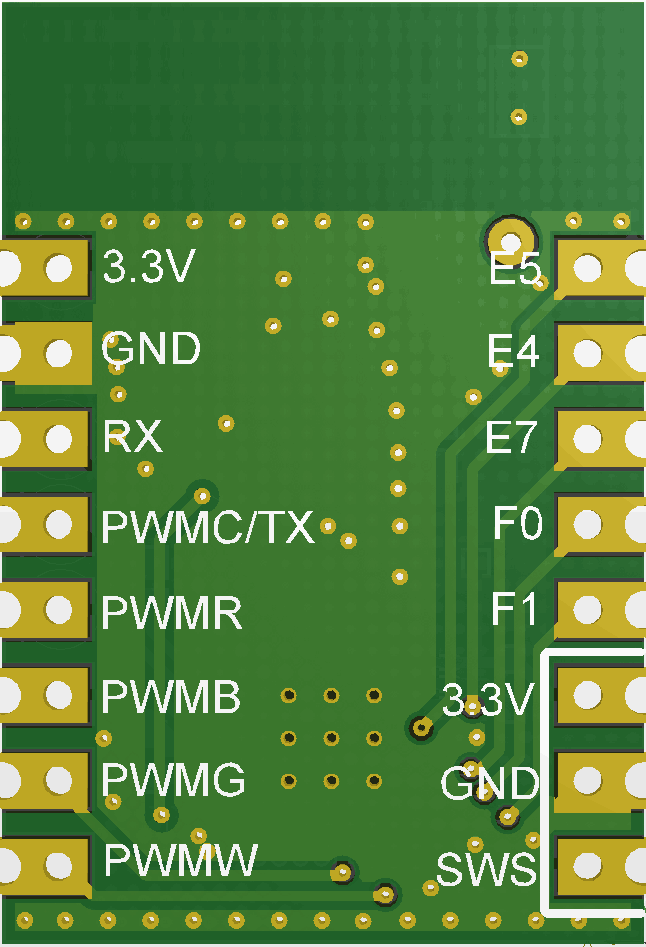

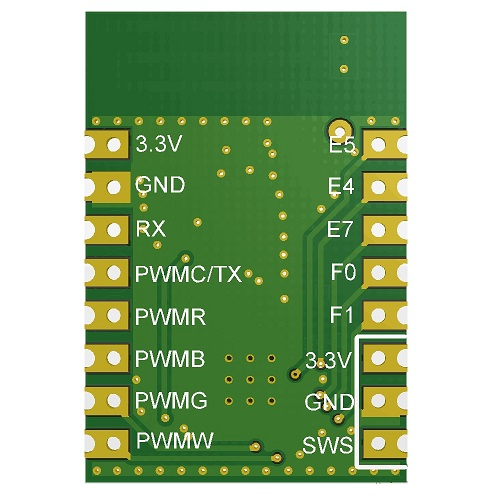

图2 BLE Mesh模块反面

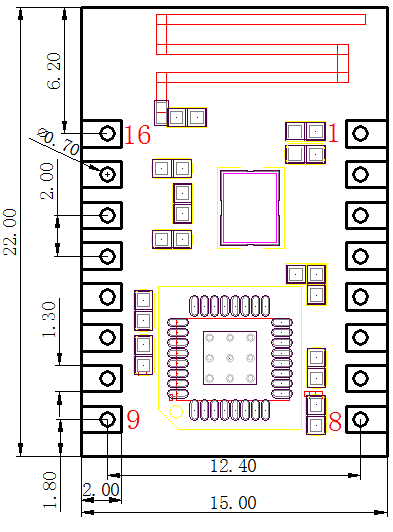

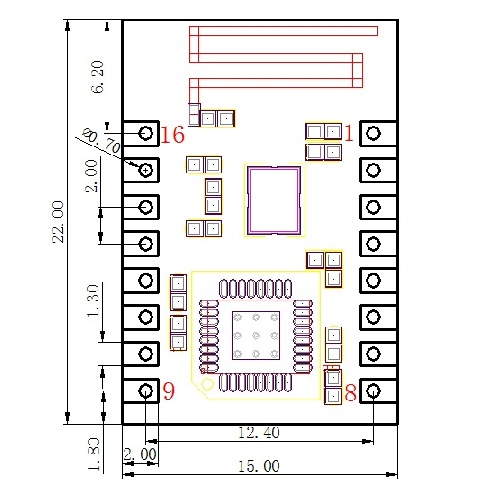

图3 BLE Mesh蓝牙模块尺寸图
引脚 | 标识 | 产品功能 | 备注 | |||||||
1路调光灯 | 2路色温灯 | 3路RGB颜色灯 | 4路RGBW颜色灯 | 5路RGBWC 颜色灯 | 18按键遥控器 | 1路按键遥控器 | ||||
PIN1 | 3.3V | VCC | VCC | VCC | VCC | VCC | VCC | VCC | 3.3V | |
PIN2 | GND | GND | GND | GND | GND | GND | GND | GND | ||
PIN3 | RX | —— | —— | —— | —— | —— | Row0 | —— | ||
PIN4 | PWMC | —— | C冷白光 | —— | —— | C冷白光 | —— | |||
PIN5 | PWMR | —— | —— | R红光 | R红光 | R红光 | Row1 | —— | ||
PIN6 | PWMB | —— | —— | B蓝光 | B蓝光 | B蓝光 | Row2 | —— | ||
PIN7 | PWMG | —— | —— | G绿光 | G绿光 | G绿光 | Row3 | —— | ||
PIN8 | PWMW | W白光 | W暖白光 | —— | W白光 | W白光 | 指示灯 | —— | ||
PIN9 | SWS | SWS | SWS | SWS | SWS | SWS | SWS | SWS | 软件烧录接口 | |
PIN10 | GND | GND | GND | GNS | GND | GND | GND | GND | ||
PIN11 | 3.3V | VCC | VCC | VCC | VCC | VCC | VCC | VCC | ||
PIN12 | F1 | —— | —— | —— | —— | —— | Col4 | —— | ||
PIN13 | F0 | —— | —— | —— | —— | —— | Col3 | —— | ||
PIN14 | E7 | 带按键的灯带控制器指示灯(高电平亮灯) | Col2 | 指示灯 | ||||||
PIN15 | E4 | —— | —— | —— | —— | —— | Col0 | Row0 | ||
PIN16 | E5 | 带按键的灯带控制器按键接口(按键另一端接GND) | Col1 | Col0 | ||||||
|
1、BLE Mesh智能灯系统
本公司研发的BLE Mesh智能灯控系统,具备多设备自主组网的工能,系统最多可接入100个设备。灯具设备可以同时接受多个手机APP(有多少个灯就可以接受多少个手机APP同时控制)、遥控器和传感器控制。系统支持1路调光灯、2路调色温灯、3路RGB颜色灯、4路RGBW颜色白光灯、5路RGBCW颜色色温灯,若作为灯带控制器,可带按键调光。
2、Mesh 智能调光调色灯具
本公司开发的BLE Mesh灯光控制系统,具备开关、调光、调色温、调颜色等灯光控制功能,可实现分组控制、场景控制和定时控制 。最多16个组,16个场景,8个定时。
3、调光调色效果
开关、调光都具有渐变效果,调光柔和。调光灯连续可调,255级;RGB灯具支持10000种以上的颜色;色温灯色温255级连续可调。
4、多设备同时控制
系统内有多少个灯设备,就可以同时被多少个手机同时控制,并可以同时被多个遥控器设备控制。
5、动态同步功能
颜色灯具备单色渐变和跳变,RGB三色跳变和渐变,彩虹七色渐变和跳变,随机跳变渐变功能。当通过手机APP货遥控器广播或者组控制多个灯的动态时,灯之间会相互校准,实现长时间的同步变化。
6、音乐律动功能
系统具备音乐律动功能,包含跳变、柔和渐变、迪斯科灯模式。通过APP播放音乐时,相应被设置的灯可随音乐律动,可多个灯同时响应。同时支持跟随麦克风律动。
7、定时功能
灯具备定时功能,可按天或者按星期定时,最多8个定时,可通过手机APP配置定时开关灯,定时调光调色,定时调用场景。需要注意的是,由于灯具内部没有电池,当物理关灯时,时钟会从0开始,定时功能将会失效,直到通过APP连接校准时间,或者由已经校准的灯发送时间校准,定时功能才会正常。
8、安全性
模块出产时分配默认网络,所有未入网的遥控器设备可以控制。当通过APP使用时,会把灯加入一个私有网络,只有加入这个设备的遥控器和手机才能控制网络里面的灯。
(1)模块 PCB 天线周围 10mm 以内需要没有底板的 PCB 铺铜和任何金属类的器件或外壳。
(2)模块 PCB 天线对应底板位置最好可以挖空底板。
(3)VDD 和 GND 之间在靠近模块处增加一个 10uF 和一个 0.1uF 电容。
注:可提供LED开关电源方案及技术支持。
