本公司的DALI模块符合IEC62386-102和IEC62386-207（LED模块）标准，采用了原装进口Microchip单片机芯片，完美兼容TRIDONIC（锐高）、OSRAM（欧司朗）、PHILIPS（飞利浦）等国际知名品牌的DALI控制系统。本DALI模块把国际标准DALI协议信号转换成PWM信号，应用于LED开关电源上，实现DALI系统控制方式。

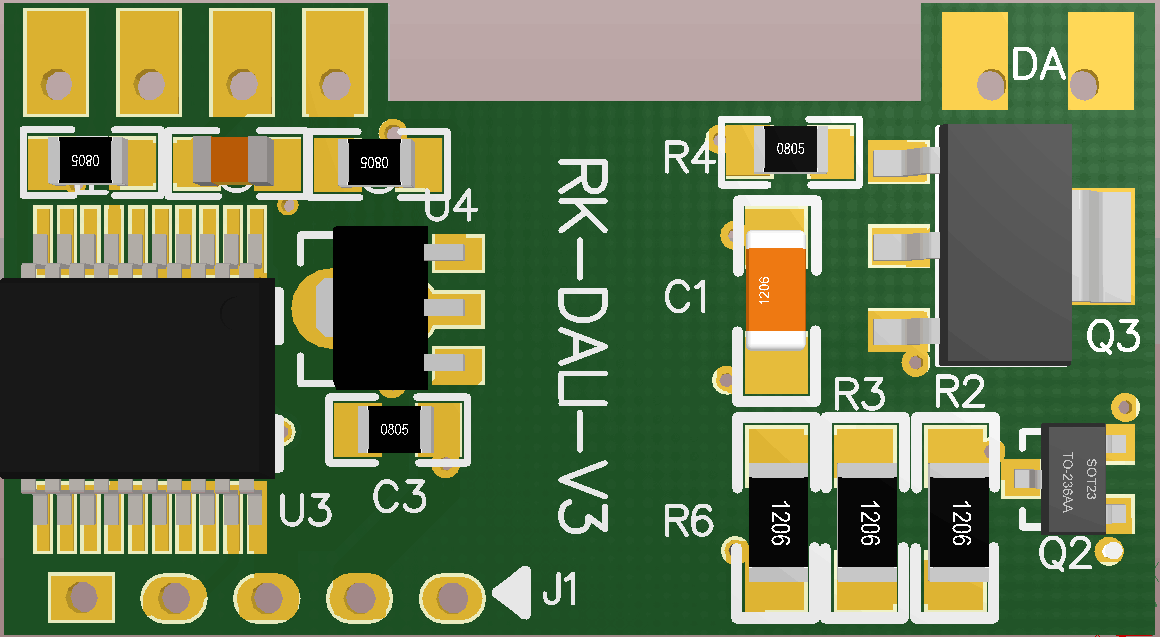

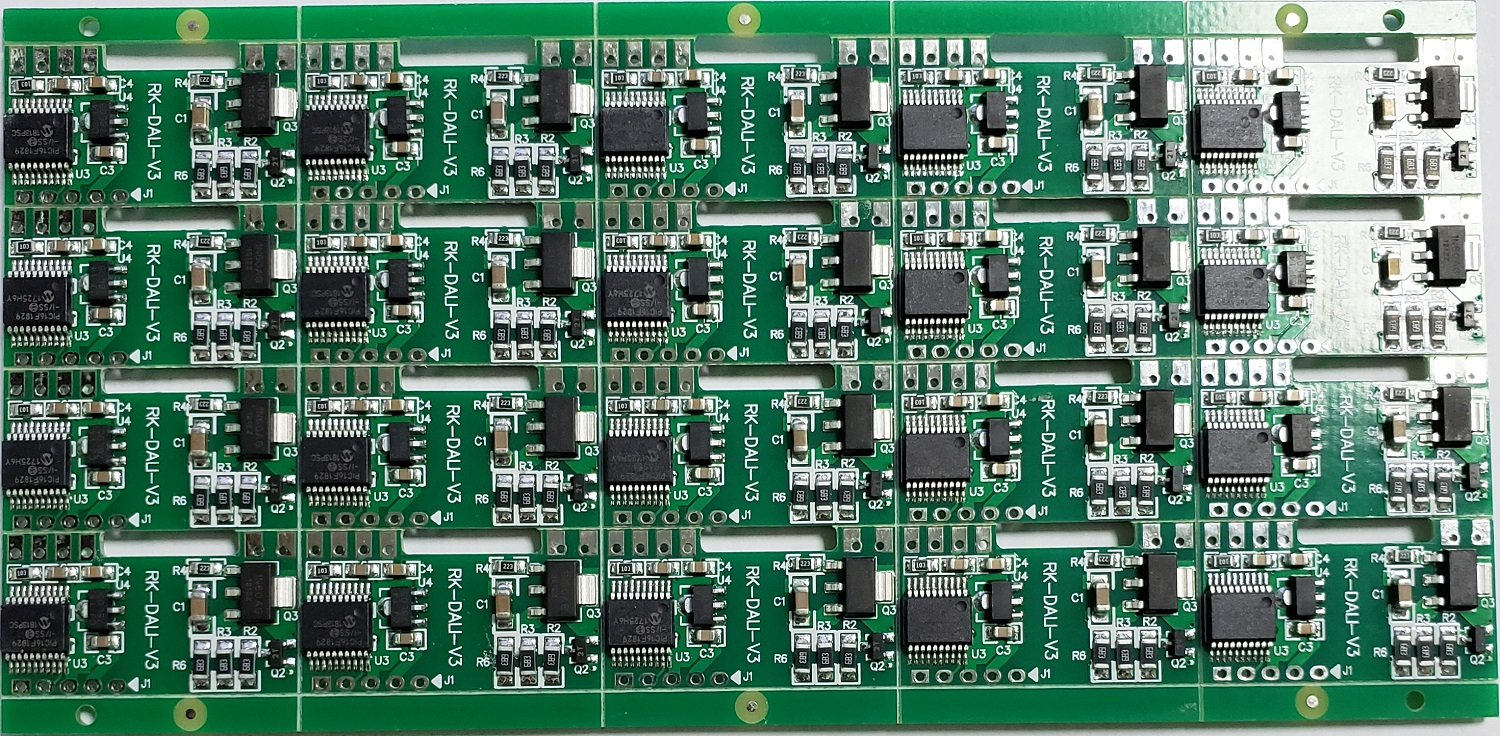

图1 DALI模块正面（以实物为准）

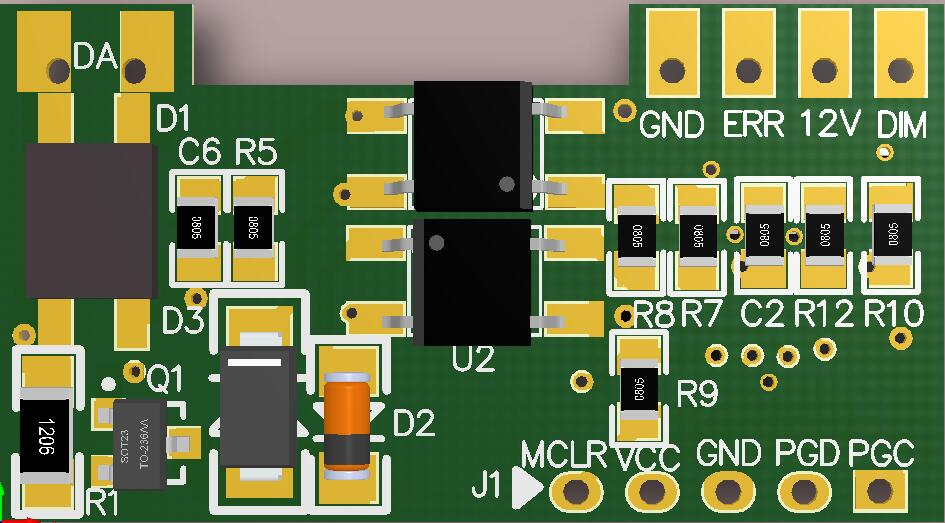

图2 DALI模块反面（以实物为准）

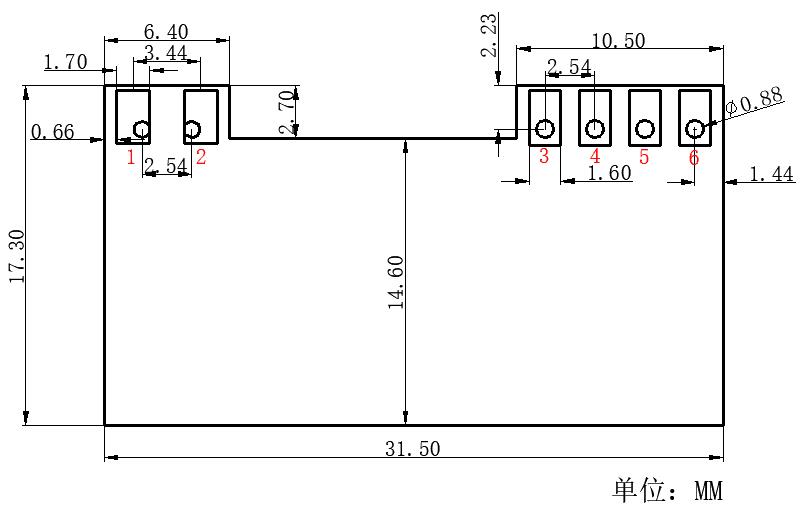

图3 模块尺寸图
板尺寸：31.5mm X 17.3mm X 1.2mm
引脚 | 标识 | 说明 | 电气参数 |
PIN1 | DA- | DALI接口引脚 | 11.5V ~22.5V |
PIN2 | DA+ | DALI接口引脚 | 11.5V~22.5V |
PIN3 | GND | 电源输入地引脚 | GND |
PIN4 | ERR | 错误检测输入引脚 | DC 0-5V，低电平表示接上灯具，高电平表示灯故障；板件内已对地下拉10K电阻。 |
PIN5 | VCC | 正电源输入引脚 | DC +8V~+15V，恒压，文波小于200mV。 |
PIN6 | PWM | 调光输出信号引脚 | DC +5V PWM信号（1KHz） |
产品特性 | 描述 |
产品型号 | RK-DALI-V3 |
支持协议 | IEC62386-102(一般要求) IEC62386-207(LED模块) |
工作温度 | -20℃~+60℃ |
工作湿度 | 8% - 70% |
外形结构 | 裸板 |
安装方式 | 焊孔 |
模块尺寸 | 长31.5mm，高17.3mm，PCB板厚1.2mm |
供电电源 | DC +8V ~ +15V （纹波小于200mV） |
供电电流 | <15mA |
DALI接口电源电压 | 11.5V ~ 22.5V |
DALI接口电流 | 1.2mA |
输入信号 | DALI |
输出信号 | 1路PWM (1KHz，5mA) |
电气隔离 | DALI信号与电源光耦隔离 |
模块保护 | DALI接口260V高压保护 |
DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线，它采用曼彻斯特编码的数字式传输，具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的0-10V 调光总线相比，具有调光精确，可寻址、稳定，可集中控制，安装方便等特点。
1、DALI 功能
具备完整的DALI 接口功能，符合IEC62386-102和IEC62386-207 标准，兼容性好，可以兼容任何符合DALI 协议的设备，通过输入标准的DALI 信号，实现产品的开关、调光、场景、群组、编址等功能。
2、调光范围
本模块输出频率为1000Hz 的PWM 调光信号，最大输出驱动电流5mA，可接受20mA的灌电流。调光范围为3.8%~100%(可调)，可以适应各种PWM/模拟调光接口的驱动芯片，设计更灵活。
3、高压保护
在标准DALI 接口的基础上，增强了DALI 输入接口的可靠性和安全性，对于<260VAC 的输入电压，模块可安然无恙。在大型工程项目的调光产品安装作业时，避免由于安装布线人员的疏忽，将高压市电电源错误的接入DALI 接口，造成整个DALI 控制线路的产品损坏。
