产品介绍

产品概述


深圳锐科光电科技有限公司的RK-DALI2-V1 DALI2.1模块(DALI2模块),符合最新的IEC62386-101:2018 Ed2.1IEC62386-102:2018 Ed2.1IEC62386-207:2018 Ed2.0DT6)标准协议,采用了原装进口ST单片机芯片,完美兼容TRIDONIC(锐高)、OSRAM(欧司朗)、PHILIPS(飞利浦)等国际知名品牌的DALI控制系统。本DALI模块把国际标准DALI2.1协议信号转换成PWM信号,应用于LED开关电源上,实现DALI系统控制方式。具备Push DIM、高压防误接、故障检测等功能。

二、模块图示

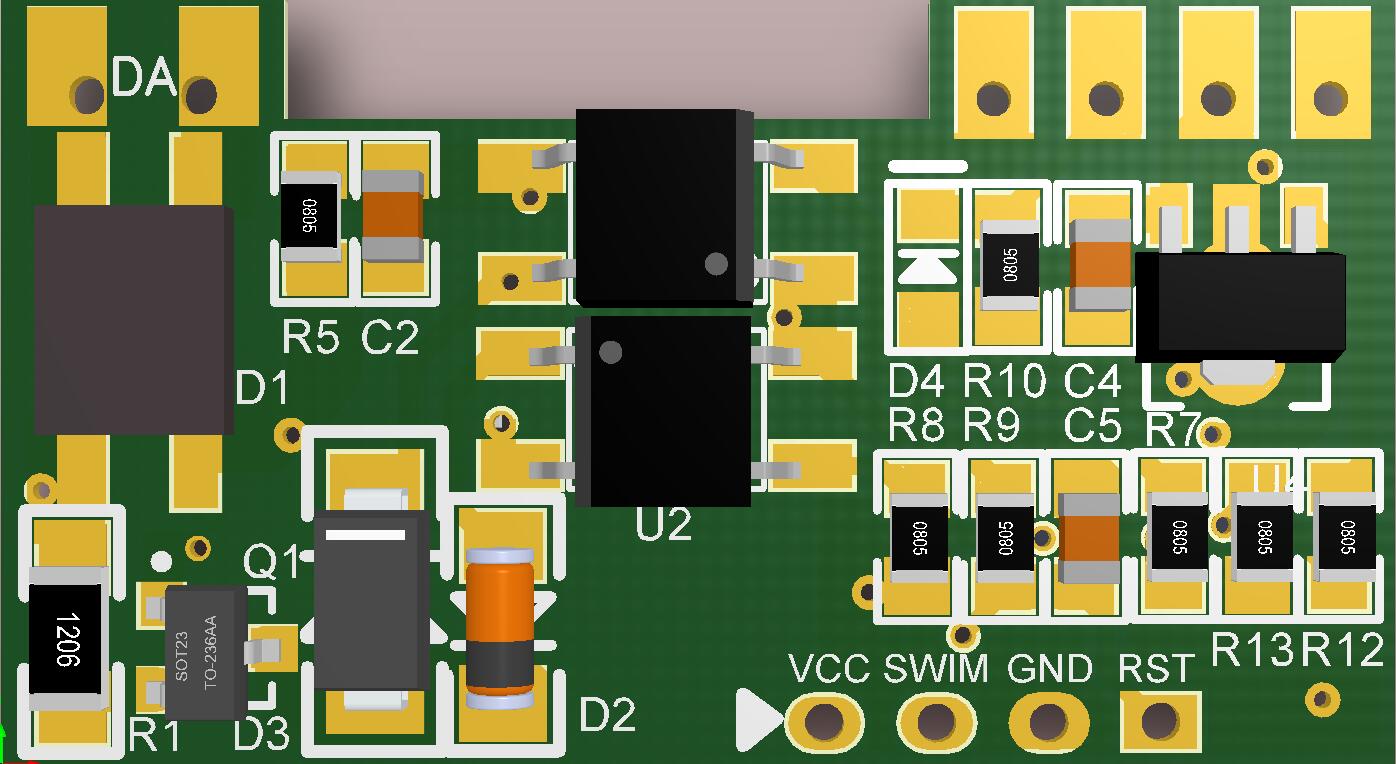

1 DALI2模块正面(以实物为准)

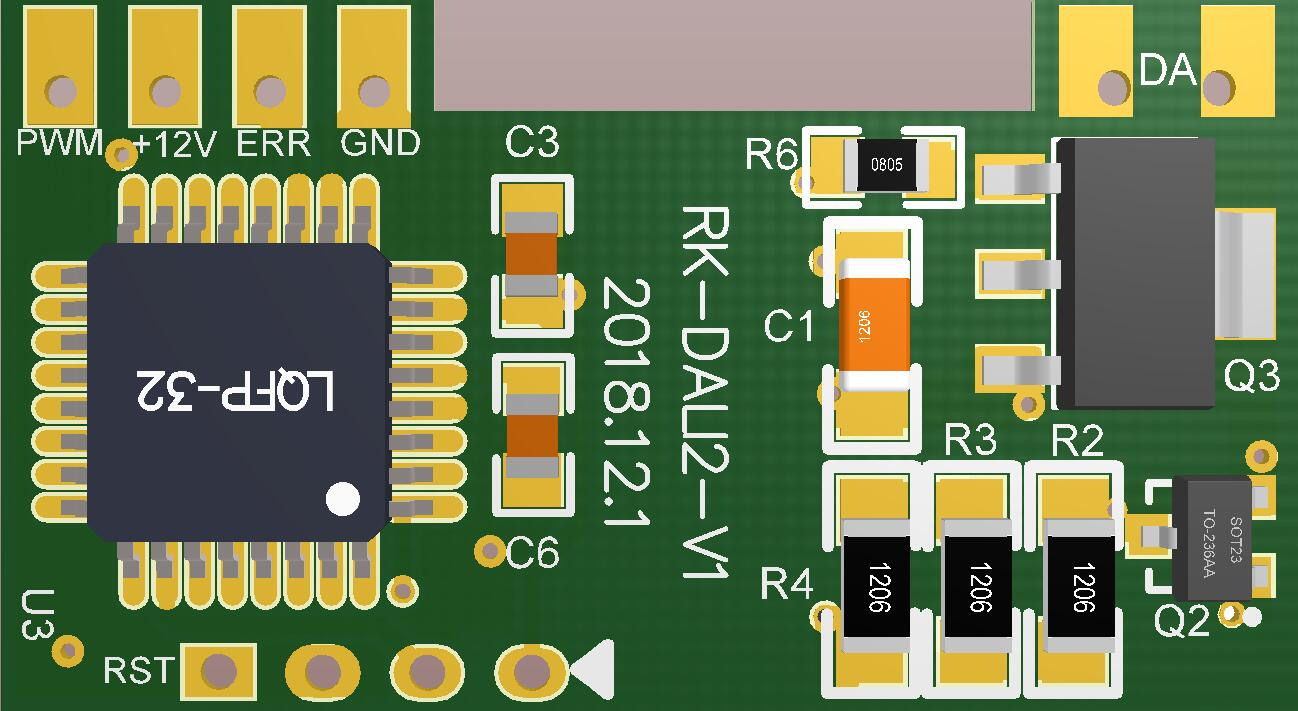

2 DALI2模块反面(以实物为准)

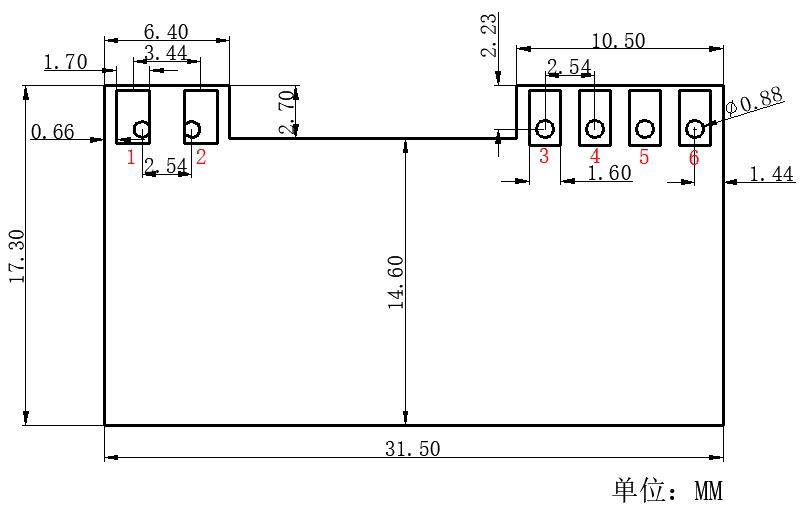

3 模块尺寸图

板尺寸:31.5mm X 17.3mm X 1.2mm

三、引脚说明

引脚

标识

说明

电气参数

PIN1

DA-

DALI接口引脚

11.5V ~22.5V

PIN2

DA+

DALI接口引脚

11.5V~22.5V

PIN3

GND

电源输入地引脚

GND

PIN4

ERR

错误检测输入引脚

DC 0-5V,低电平表示接上灯具,高电平表示灯故障;板件内已对地下拉10K电阻。

PIN5

VCC

正电源输入引脚

DC +8V~+15V,恒压,文波小于200mV

PIN6

PWM

调光输出信号引脚

DC +5V PWM信号(1KHz



四、模块性能

产品特性

描述

产品型号

RK-DALI2-V1

支持协议

IEC62386-101:2018   Ed2.1

IEC62386-102-2018   Ed2.1

IEC62386-207:2018   Ed2.0

供电电源

DC +8V ~ +15V (纹波小于200mV

<15mA

DALI接口

电压:11.5V ~ 22.5V DALI PS BUS

电流:1.2mA

与控制电路隔离电压:3000VAC

Push DIM功能

DALI接口接入50Hz60Hz AC100300V,通过一个复位开关将电源 L N 端连接到 DALI 接口。兼容锐高Push DIM功能。

PWM输出

1PWM (1KHz5mA),频率可定制(1kHz-20kHz

最小亮度值3.88%(可定制到最小0.1%

ERR输入

低电平(<0.7V)表示接上灯具,高电平(2-5V)表示灯故障;板件内已对地下拉10K电阻。

模块保护

DALI接口260V高压保护

工作环境

温度-40~+85 湿度:8%-70%

存储环境

温度-40~+105 湿度:8%-90%

焊接方式

金手指,焊接

模块尺寸

31.5mm,高17.3mmPCB板厚1.2mm

五、功能特点

DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线,它采用曼彻斯特编码的数字式传输,具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的0-10V 调光总线相比,具有调光精确,可寻址、稳定,可集中控制,安装方便等特点。

1DALI 功能

具备完整的DALI 接口功能,符合最新的IEC62386-102:2018 Ed2.1IEC62386-207:2018Ed2.0DT6)标准协议,兼容性好,可以兼容任何符合DALI 协议的设备,通过输入标准的DALI 信号,实现产品的开关、调光、场景、群组、编址等功能。

2、调光范围

本模块输出频率为1000Hz PWM 调光信号,最大输出驱动电流5mA,可接受20mA的灌电流。调光范围为3.8%~100%(可调),可以适应各种PWM/模拟调光接口的驱动芯片,PWM频率和最亮亮度值可以定制。

3、高压保护

在标准DALI 接口的基础上,增强了DALI 输入接口的可靠性和安全性,对于<260VAC 的输入电压,模块可安然无恙。在大型工程项目的调光产品安装作业时,避免由于安装布线人员的疏忽,将高压市电电源错误的接入DALI 接口,造成整个DALI 控制线路的产品损坏。

六、Push Dim功能

1、同时具备 DALI SwitchDIM功能

根据 DALI 线上的电压自动实现 DALI SwitchDim调光功能,当 DALI 线上的电压为DALI信号线9.5-22.5V,自动实现为 DALI 功能;当 DALI 线上的电压为 50Hz60Hz100V~300V 交流电时,时自动实现 PUSH 调光功能。

2、SwitchDim调光方式

短按迅速按下复位按钮后松手,按钮自动恢复断开状态,按下按钮的持续时间50ms-600ms

长按迅速按下复位按钮,保持不松开,持续>1000ms

调光信号:将DALI接口接入50Hz60Hz AC100300V,在输入电源的线路上,通过一个复位开关将电源 L N 端连接到 DALI 接口。

3、SwitchDim功能

序号

功能

操作

说明

1

上电记忆

上电

LED驱动上电时,会恢复LED驱动断电前的记忆,如果LED 驱动断电前是关灯的,则上电之后依然为关灯状态,如果 LED 驱动断电前是50%亮度,则上电之后自动恢复为50% 亮度(亮度记忆上次调光稳定后的亮度,调光过程的亮度不做记忆)。

2



开灯/关灯



短按

50ms-600ms

如果灯原来是亮的,则短按之后灯灭;如果灯原来是灭的,短按之后为灯亮,这时的照度为前一次关灯前的照度(照度记忆功能)。

3

调光



长按1s-3s

长按住复位开关,灯会进入调光状态,如果前一次为调亮,则下一次自动转为调暗,松开复位按钮后,调光停止,保持当前照度。调光范围3.8%-100%。上电第一次长按时默认为调亮,如果上电的亮度为最大亮度,则第一次长按时为调暗。

4

同步所有灯

长按10s

接入同一个SwitchDIM系统的所有灯,如果出现开关或者亮度不一致的时候,长按10s可以将所有灯打开,并亮同样的亮度(50%)。

5

更改渐变时间

长按20s

渐变时间影响着调光速度,渐变时间越小调光速度越快。调光渐变时间默认为3s,长按20s时,将调光渐变时间更改为6s,并输出100%的亮度(其中长按到10s时,会同步所有灯并亮50%);送按钮再次长按20s时,渐变时间改为3s;若一直不松开按钮,则保持亮100%的亮度。

6

复位到出厂设置

长按10s 四次

长按10s四次,每次间隔不超过2s。将渐变时间、开关状态、亮度、控制模式等,恢复到出厂设置状态。





4、注意事项

LED 驱动电源需要在产品中兼容支持 Push DIM 功能,则应在DA/PUSH-DIM 输入接口处加入必要的保护器件,以符合安规基本要求。

通常情况下,在靠近电源输入端的位置加入压敏电阻和保险丝,保险丝前 L-N 间走线间距不小于 3mm(爬电距离不小于 6mm,推荐开槽),保险丝后走线间距不小于 2mm(爬电距离不小于 3mm)。

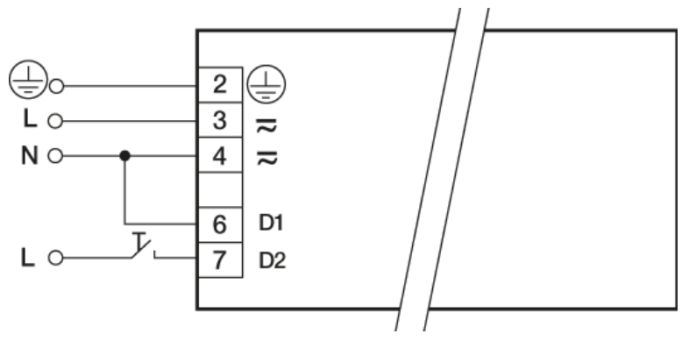

5、接线方式
