产品介绍

一、产品概述

深圳锐科光电科技有限公司的0-10V调光调色温模块RK-110VCCT-V1,采用两路0-10V输入,通过单片机采集滤波,数字输出两路互补PWM的方案,同时支持有源和无源0-10V调光器。兼容OSRAM(欧司朗)、PHILIPS(飞利浦)等国际知名品牌的无源0-10V调光器,和带电输出的有源0-10V调光器。0-10V调光电压小于0.75V时关灯,0.8V时输出最小功率3.88%,大于9.6V时输出100%,调光范围为3.88%~100%0-10V调色温电压小于0.75V时输出100%暖光,大于9.6V时输出100%冷光,0.8V-9.5V时由暖到冷渐变输出对应的色温。调光等级达到1024级,0.1%的调光调色温精度,渐变顺滑。

二、模块图示

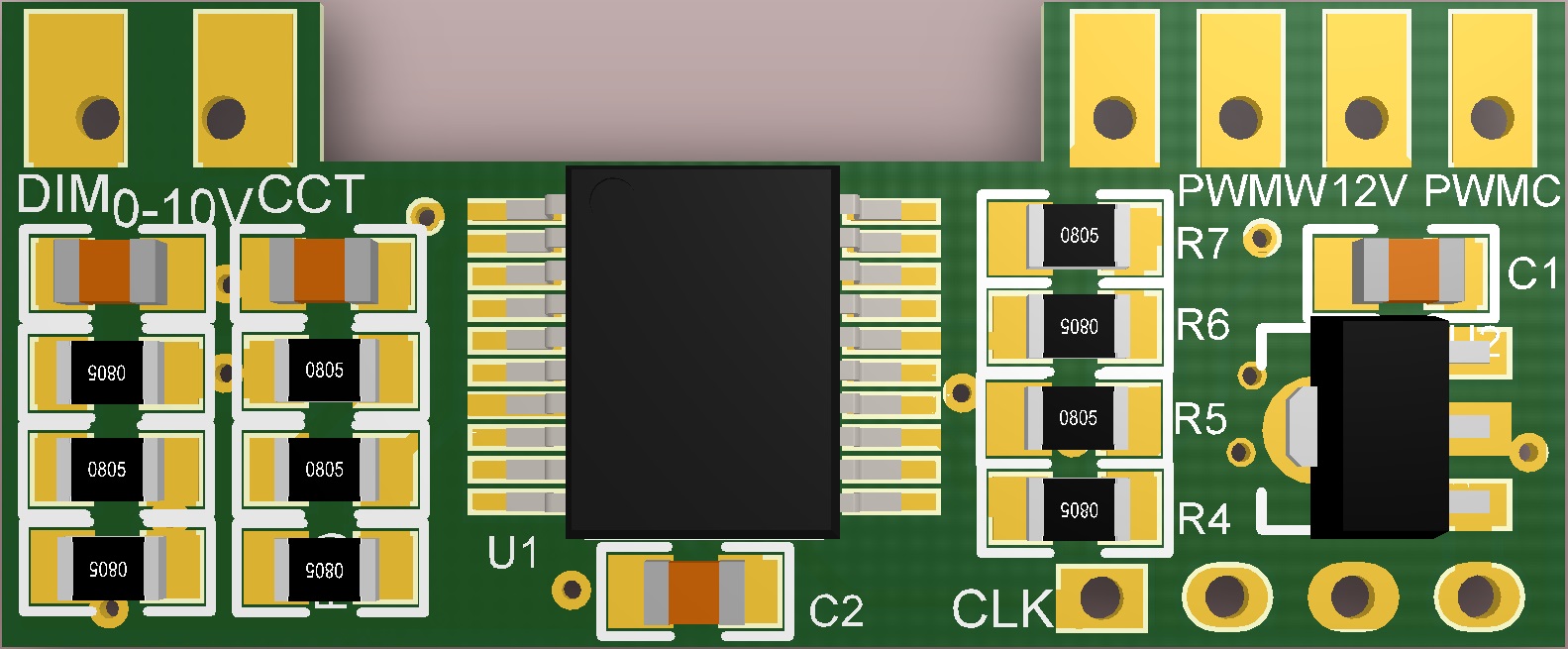

1 0-10V调光调色温模块 正面



RK-110VCCT-V1模块反面图 - 副本.png

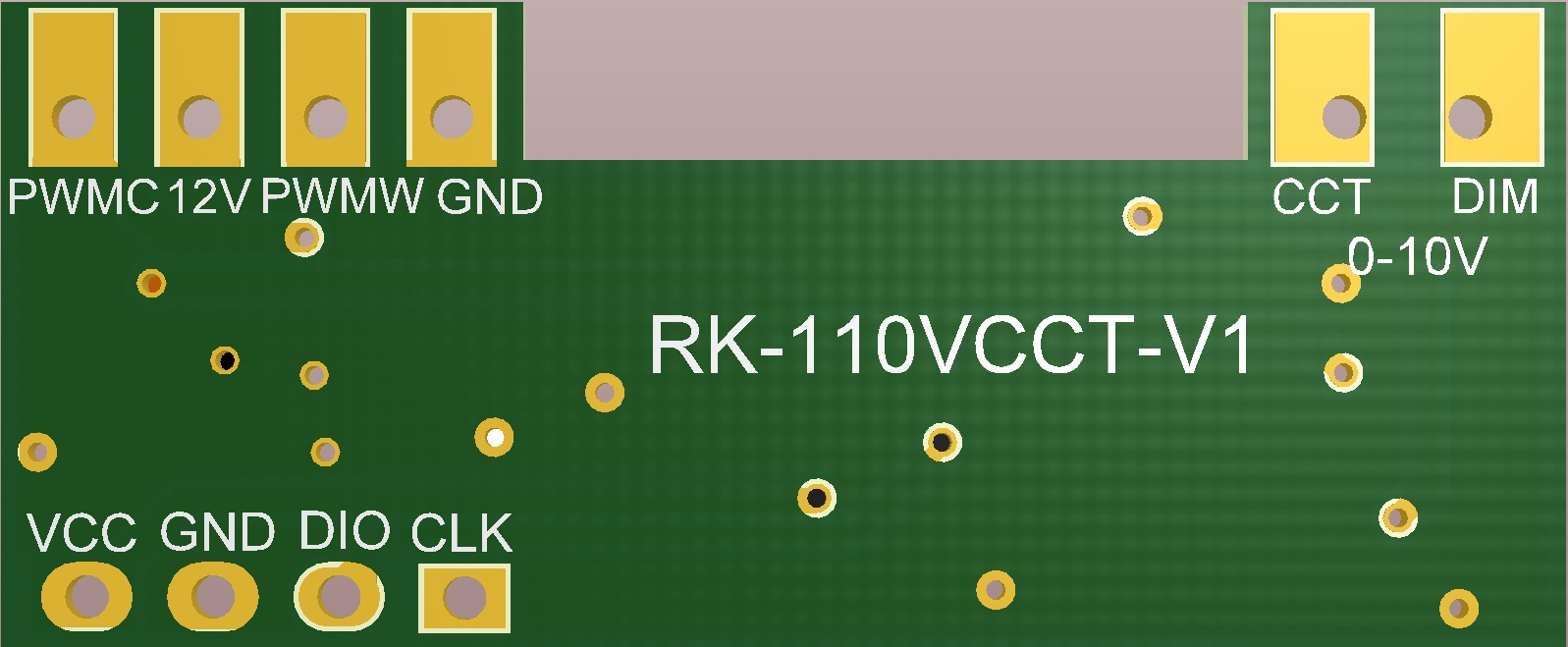

2 0-10V调光调色温模块反面

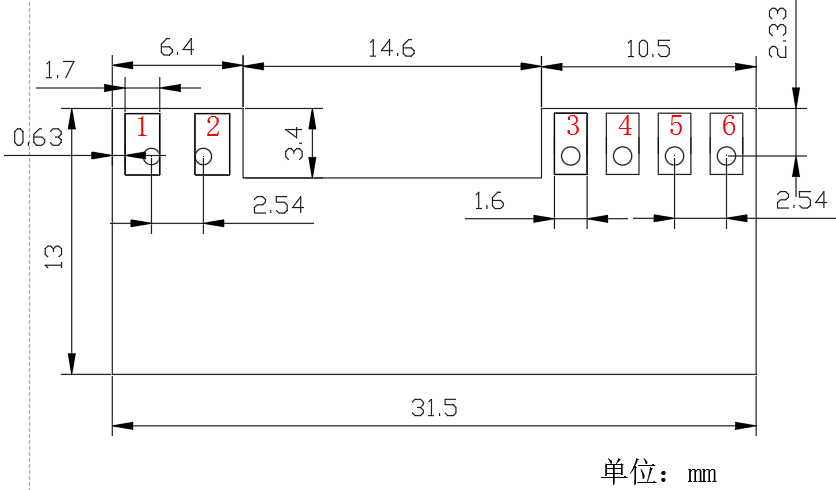

3 0-10V调光调色温模块尺寸图

板尺寸:31.5mm X 13mm X 1.2mm



三、引脚说明

引脚

标识

说明

电气参数

PIN1

0-10V DIM+

0-10V调光接口输入正引脚

0-10V

PIN2

0-10V CCT+

0-10V调色温接口输入正引脚

0-10V

PIN3

GND

电源输入地引脚,调光器公共负极

GND

PIN4

PWMW

PWM暖光输出

4.5V PWM信号(2KHz,5mA

PIN5

+12V

正电源输入引脚

DC 12V,恒压,文波小于200mV;由于0-10V接口需要用到此电压供电,必须为12V

PIN6

PWMC

PWM冷光输出

4.5V PWM信号(2KHz,5mA



四、模块性能

产品特性

描述

产品型号

RK-110VCCT-V1

支持协议

两路0-10V调光器

工作温度

-20~+60

工作湿度

8% - 70%

外形结构

裸板

安装方式

插板或插排针(2.54mm间距排针)

模块尺寸

31.5mm,高13mmPCB板厚1.2mm

供电电源

DC +12V (纹波小于200mV

供电电流

<15mA

0-10V接口

20-10V, 10V时灌电流为50uA

输出信号

2路互补PWM (2KHz5mA0.1%调光精度,频率可以定制)

电气隔离

无隔离

五、功能特点

深圳锐科光电科技有限公司的0-10V调光调色温模块RK-110VCCT-V1,采用单片机采集滤波,数字输出PWM的方案。通过单片机采集两路0-10V输入信号,经过多层软件滤波,过滤各种干扰信号;采用渐变输出,使灯光输出符合人眼舒适体验;采用专利算法,实现在关灯临界状态,当调光器微抖动时,不会出现不停开光灯的现象。

本模块具备关断功能,调光电压信号小于0.75V时关灯,0.8V时输出最小功率3.88%,大于9.6V时输出100%,调光范围为3.88%~100%。调色温电压小于0.75V时输出100%暖光,大于9.6V时输出100%冷光,0.8V-9.5V时由暖到冷渐变输出对应的色温。调光等级达到1024级,0.1%的调光调色温精度,渐变顺滑。本模块输出频率为2000Hz PWM 调光信号,最大输出驱动电流5mA

六、模块应用

注:可提供LED开关电源方案及技术支持。
