产品介绍

一、产品概述

本公司的0/1-10V调光模块采用单片机采集滤波,数字输出PWM的方案,同时支持有源和无源0-10V调光器。兼容OSRAM(欧司朗)、PHILIPS(飞利浦)等国际知名品牌的无源0-10V调光器,和带电输出的有源0/1-10V调光器。调光电压小于0.9V时关灯,0.9V时输出最小功率3.88%,大于9.6V时输出100%,调光范围为3.88%~100%

二、模块图示

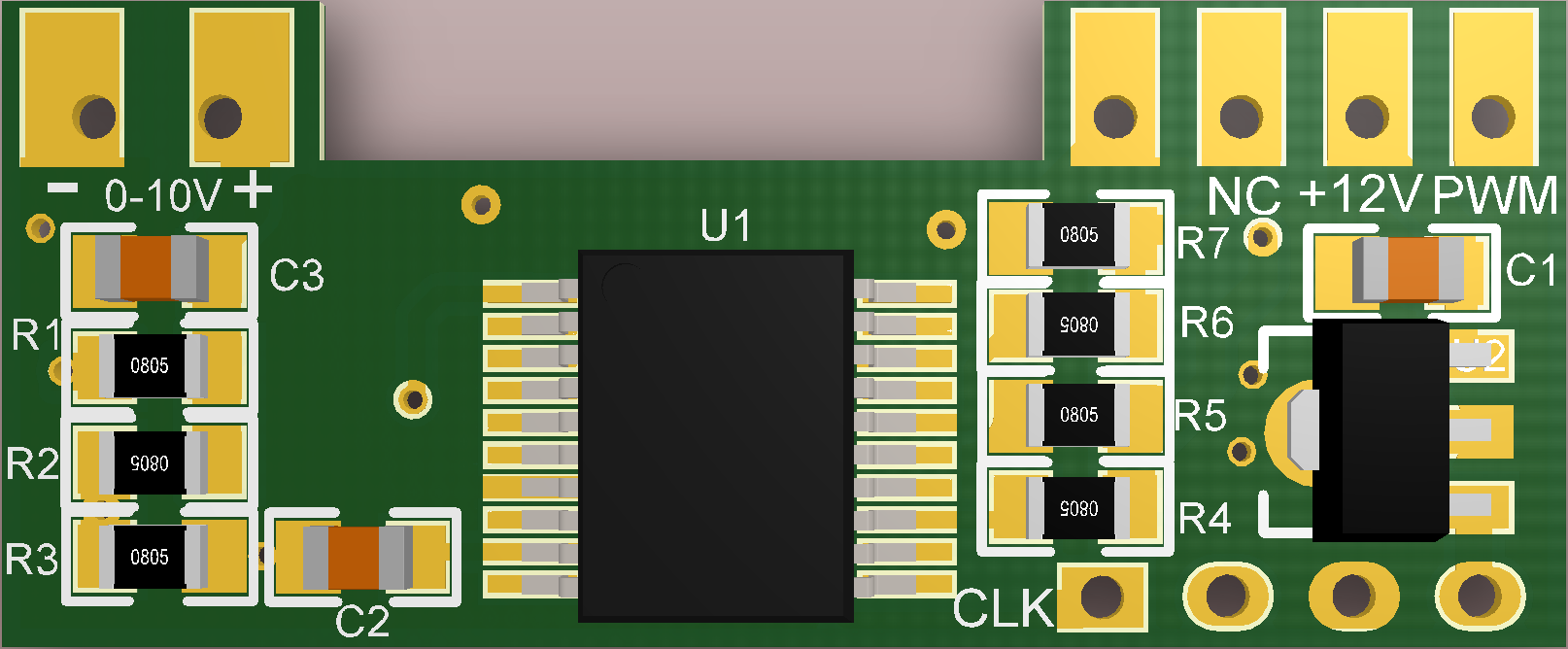

1 0/1-10V调光模块 正面

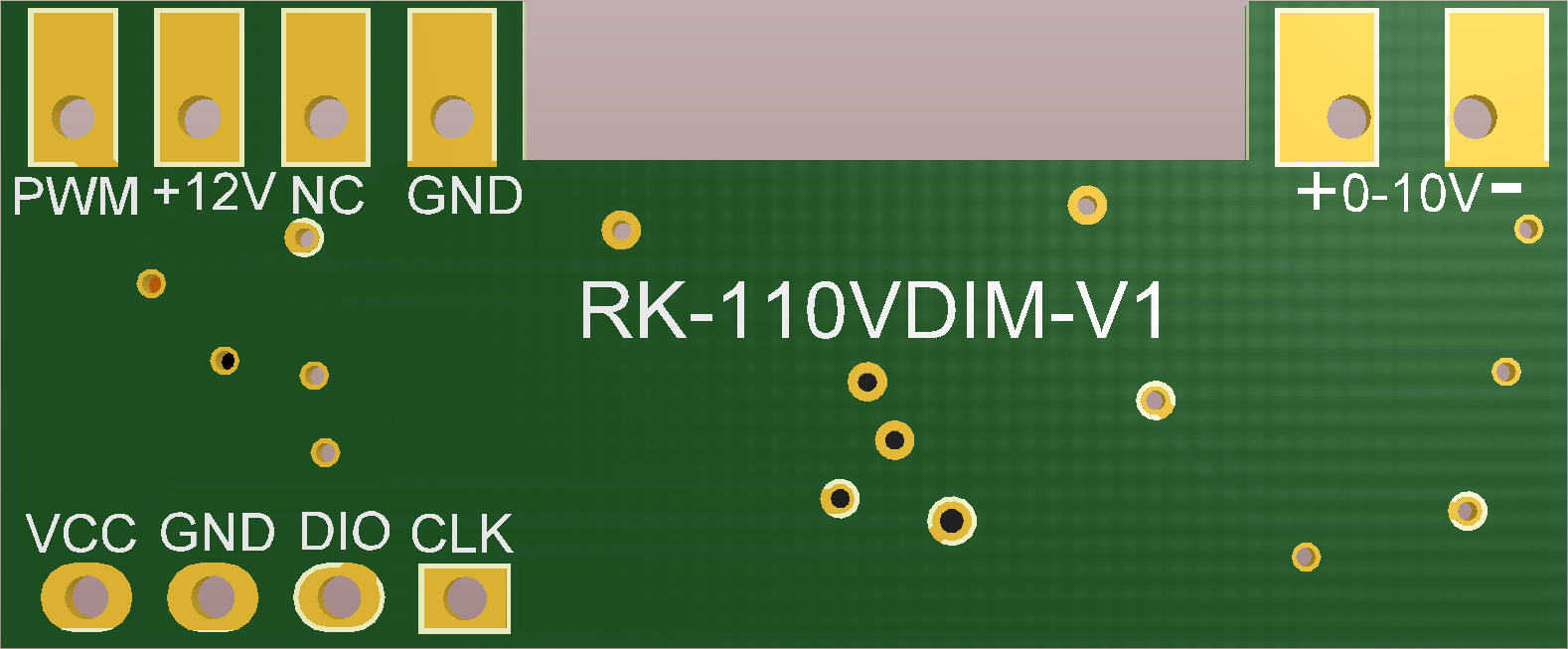

2 0/1-10V调光模块反面

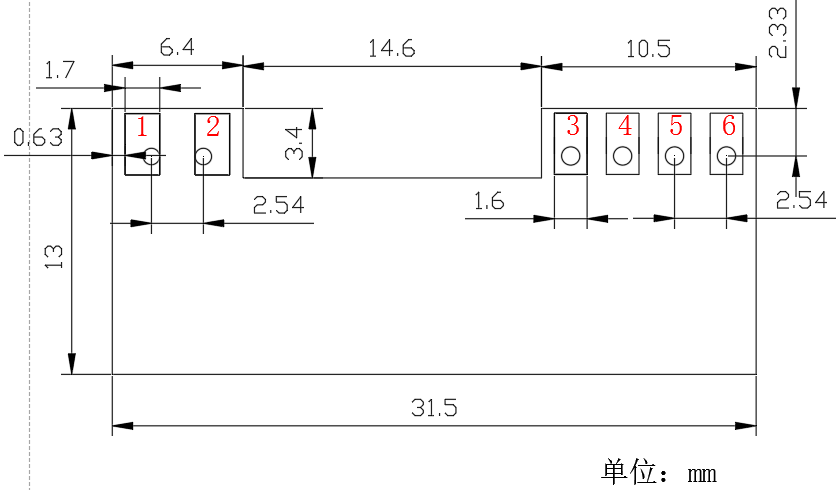

3 0/1-10V调光模块尺寸图

板尺寸:31.5mm X 13mm X 1.2mm



三、引脚说明

引脚

标识

说明

电气参数

PIN1

0-10V -

0-10V接口输入负引脚

GND

PIN2

0-10V +

0-10V接口输入正引脚

0-10V

PIN3

GND

电源输入地引脚

GND

PIN4

NC

保留

保留

PIN5

VCC

正电源输入引脚

DC 12V,恒压,文波小于200mV;由于0-10V接口需要用到此电压供电,必须为12V

PIN6

PWM

调光输出PWM引脚

DC +5V PWM信号(1KHz,5mA



四、模块性能

产品特性

描述

产品型号

RK-110VS1-V2

支持协议

0-10V

1-10V

工作温度

-20~+60

工作湿度

8% - 70%

外形结构

裸板

安装方式

焊孔或2.54mm排针

模块尺寸

31.5mm,高13mmPCB板厚1.2mm

供电电源

DC +12V (纹波小于200mV

供电电流

<15mA

0-10V接口

0-10V, 10V时灌电流为50uA

输出信号

1PWM (1KHz5mA)

电气隔离

无隔离

五、功能特点

本公司的0/1-10V调光模块采用单片机采集滤波,数字输出PWM的方案。通过单片机采集0-10V输入信号,经过多层软件滤波,过滤各种干扰信号;采用渐变输出,使灯光输出符合人眼舒适体验;采用专利算法,实现在关灯临界状态,当调光器微抖动时,不会出现不停开光灯的现象。

本模块具备关断功能,调光电压小于0.9V时关灯,0.9V时输出最小功率3.88%,大于9.6V时输出100%,调光范围为3.88%~100%。本模块输出频率为1000Hz PWM 调光信号,最大输出驱动电流5mA

六、模块应用

注:可提供LED开关电源方案及技术支持。
