产品介绍

一、产品概述

本公司的DALI色温模块符合IEC62386-102IEC62386-207LED模块)和IEC62386-209(色温)标准,同时支持DT6LED模块)和DT8(颜色控制-色温)协议。采用了原装进口ST单片机芯片,完美兼容TRIDONIC(锐高)、OSRAM(欧司朗)、PHILIPS(飞利浦)等国际知名品牌的DALI控制系统。本DALI模块把国际标准DALI协议信号转换成PWM信号,应用于LED两路色温开关电源上,实现DALI系统控制方式。两路PWM互补输出,任何色温输出的最大功率与单路最大输出功率一致,默认物理色温范围为2700K-6500K,物理色温范围可更改,调光范围为1%~100%

二、模块图示

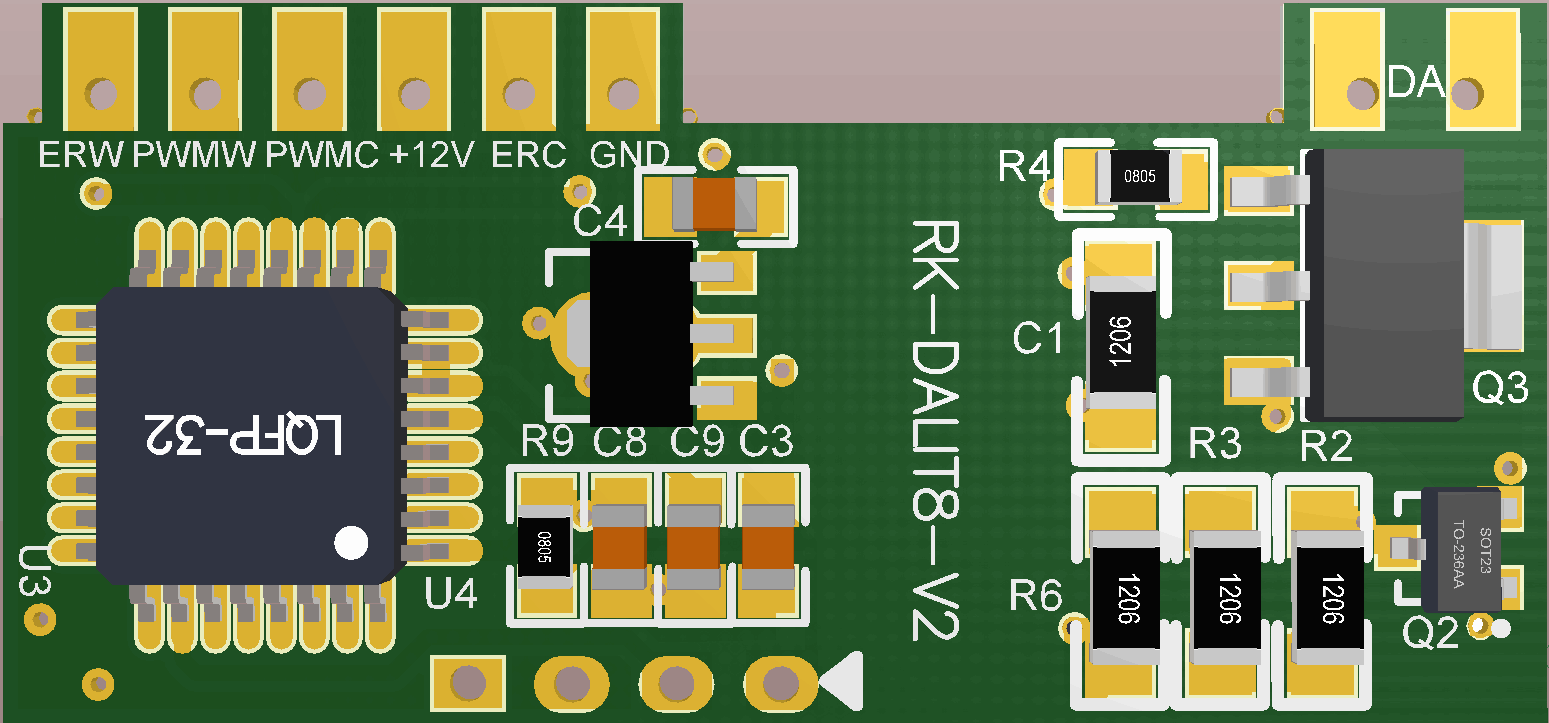

1 DALI色温模块RK-DALIT8-V2 正面

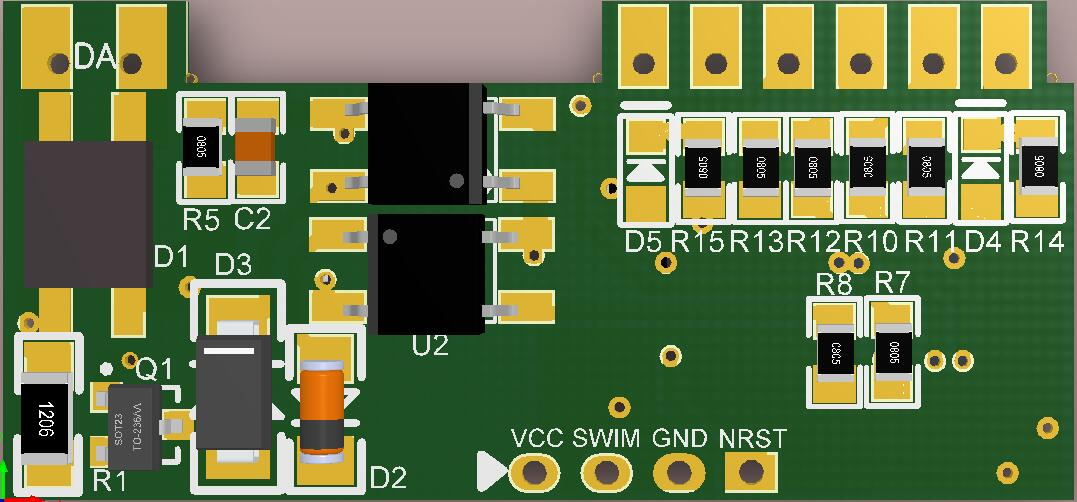

2 DALI色温模块RK-DALIT8-V2 反面

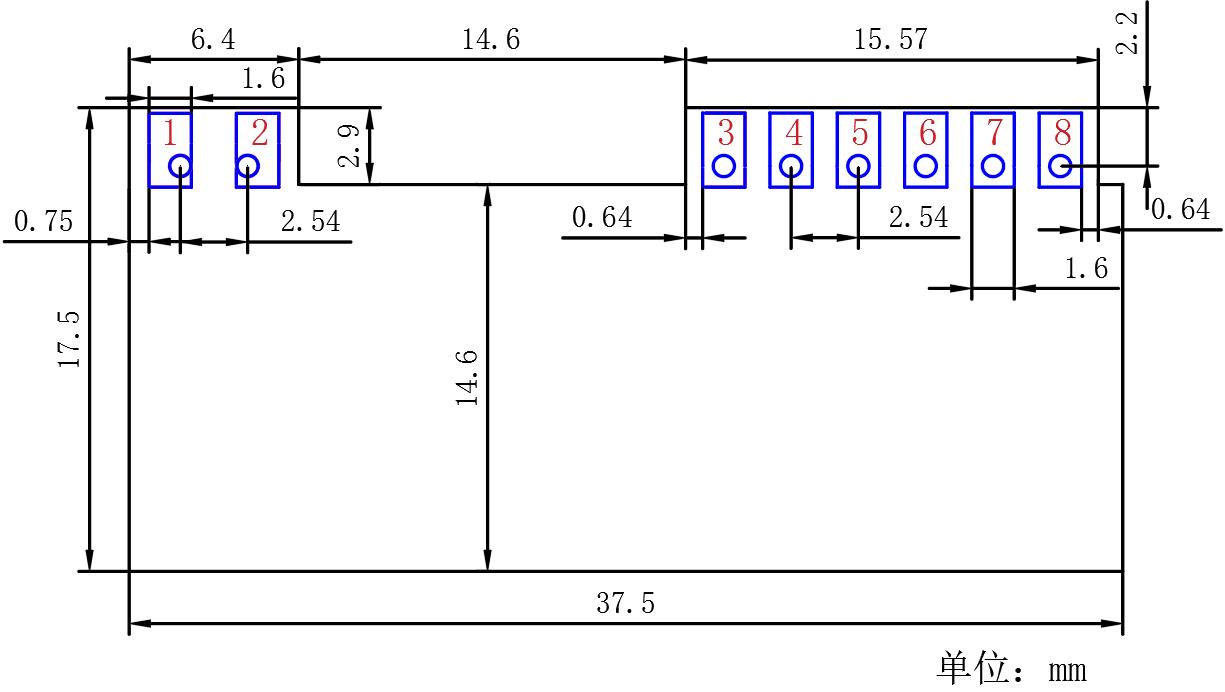

3 DALI色温模块RK-DALIT8-V2 尺寸图

板尺寸:37.5mm X 17.5mm X 1.2mm



三、引脚说明

引脚

标识

说明

电气参数

PIN1

DA-

DALI接口引脚

11.5V ~22.5V

PIN2

DA+

DALI接口引脚

11.5V~22.5V

PIN3

GND

电源输入地引脚

GND

PIN4

ERC

冷色温错误检测输入引脚

DC 0-5V,低电平表示接上灯具,高电平表示灯故障。

PIN5

VCC

正电源输入引脚

DC +8V~+15V,恒压,文波小于200mV

PIN6

PWMC

冷色温调光输出PWM引脚

DC +5V PWM信号(1KHz

PIN7

PWMW

暖色温调光输出PWM引脚

DC +5V PWM信号(1KHz

PIN8

ERW

暖色温开路检测输入引脚

DC 0-5V,低电平表示接上灯具,高电平表示灯故障。



四、模块性能

产品特性

描述

产品型号

RK-DALIT8-V2

支持协议

IEC62386-102(一般要求)

IEC62386-207(LED模块)

IEC62386-209(颜色控制-色温)

工作温度

-20~+60

工作湿度

8% - 70%

外形结构

裸板

安装方式

焊孔或2.54mm排针

模块尺寸

37.5mm,高17.5mmPCB板厚1.2mm

供电电源

DC +8V ~ +15V (纹波小于200mV

供电电流

<15mA

DALI接口电源电压

11.5V ~ 22.5V

DALI接口电流

1.2mA

输入信号

DALI

输出信号

2PWM (1KHz5mA),两路PWM互补输出,任何色温输出的最大功率与单路最大输出功率一致,默认物理色温范围为2700K-6500K,物理色温范围可更改,调光范围为1%~100%

电气隔离

DALI信号与电源光耦隔离

模块保护

DALI接口260V高压保护

五、功能特点

DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线,它采用曼彻斯特编码的数字式传输,具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的0-10V 调光总线相比,具有调光精确,可寻址、稳定,可集中控制,安装方便等特点。

1DALI 功能

具备完整的DALI 接口功能,符合IEC62386-102IEC62386-207 IEC62386-209标准,可以兼容符合DALI 协议的设备,通过输入标准的DALI 信号,实现产品的开关、调光、调色温、场景、群组、编址等功能。

2、调光范围

本模块输出两路频率为1kHz PWM 调光信号,最大输出驱动电流5mA,可接受20mA的灌电流。两路PWM互补输出,任何色温输出的最大功率与单路最大输出功率一致,默认物理色温范围为2700K-6500K,物理色温范围可更改,调光范围为1%~100%,可以适应各种PWM/模拟调光接口的驱动芯片,设计更灵活。

3、高压保护

在标准DALI 接口的基础上,增强了DALI 输入接口的可靠性和安全性,对于<260VAC 的输入电压,模块可安然无恙。在大型工程项目的调光产品安装作业时,避免由于安装布线人员的疏忽,将高压市电电源错误的接入DALI 接口,造成整个DALI 控制线路的产品损坏。

六、模块应用

注:可提供LED开关电源方案及技术支持。
