产品介绍

品特性

描述

产品型号

TDA3-CCT

供电

DALI总线取电 11.5V-22.5V/250mA

静态电流

6mA@16V

工作温度

-20℃~+60℃

模块尺寸

L86   x W86 x H33(mm)

输出信号

DALI

触摸按键

3路控制:第一路调光,第二路开关,第三路色温

DALI地址设置

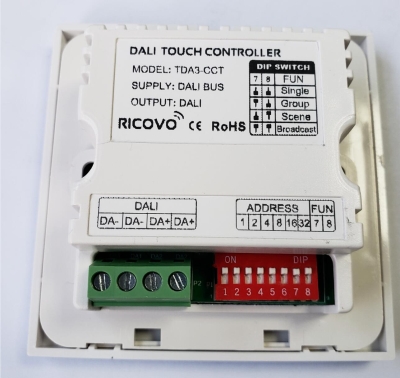

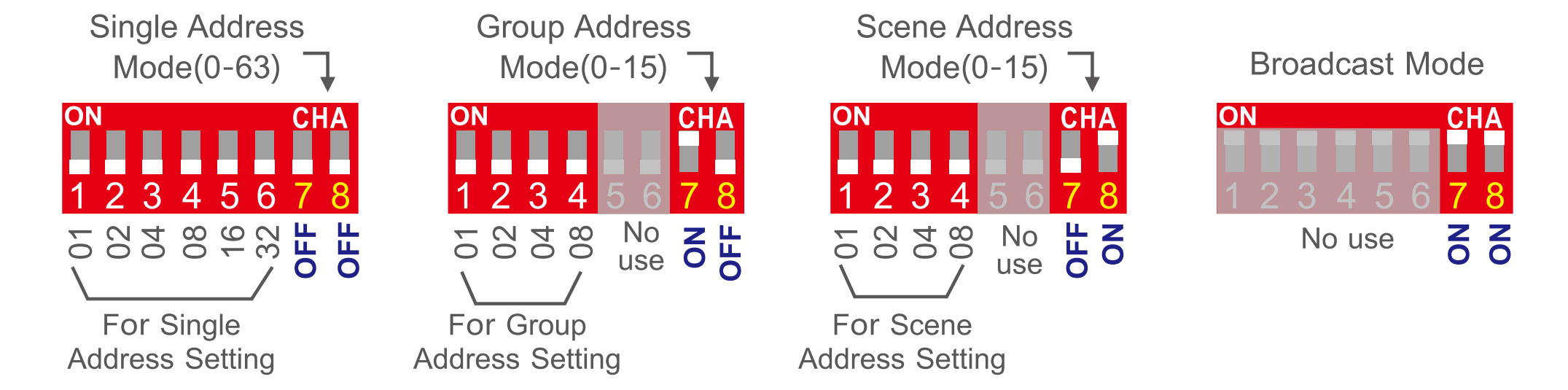

通过8位触摸控制后面的8位拨码开关,可以设置为单地址控制模式(0-63),组控制模式(组0-15),场景控制模式(场景0-15),和广播地址控制模式。

3 - 副本.png

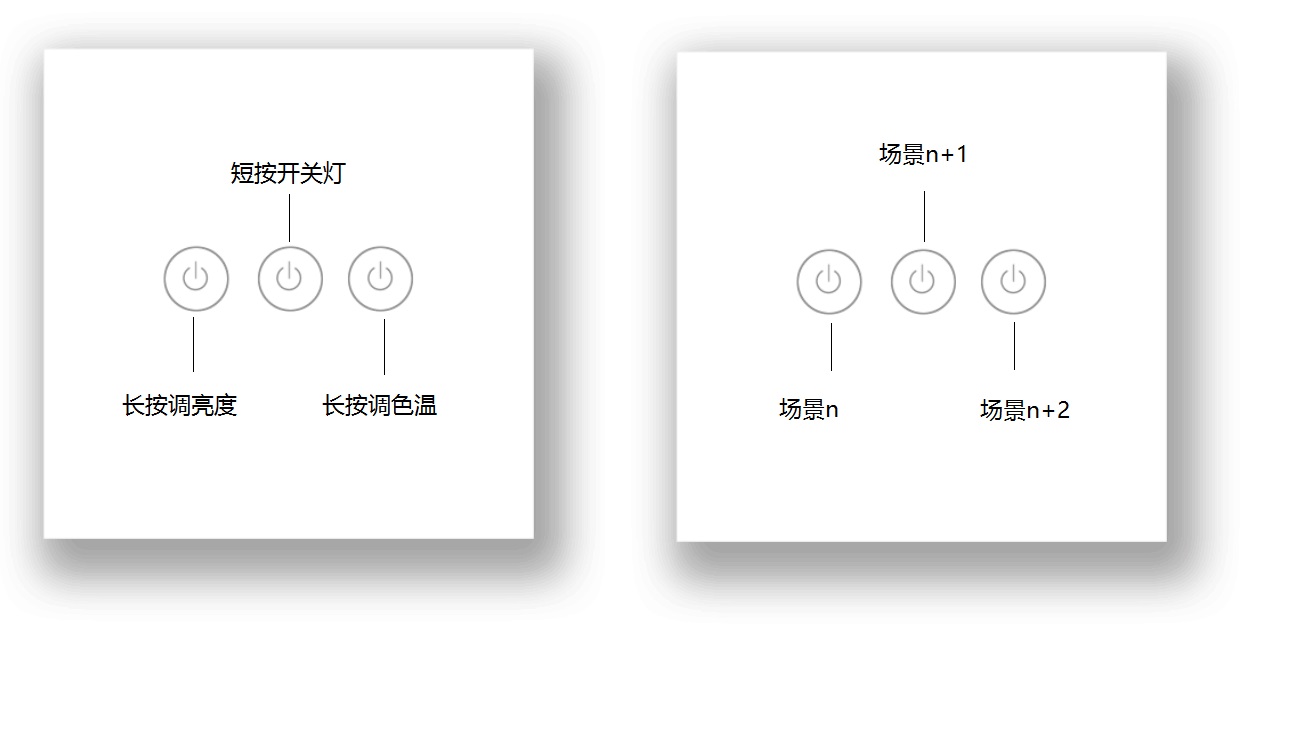

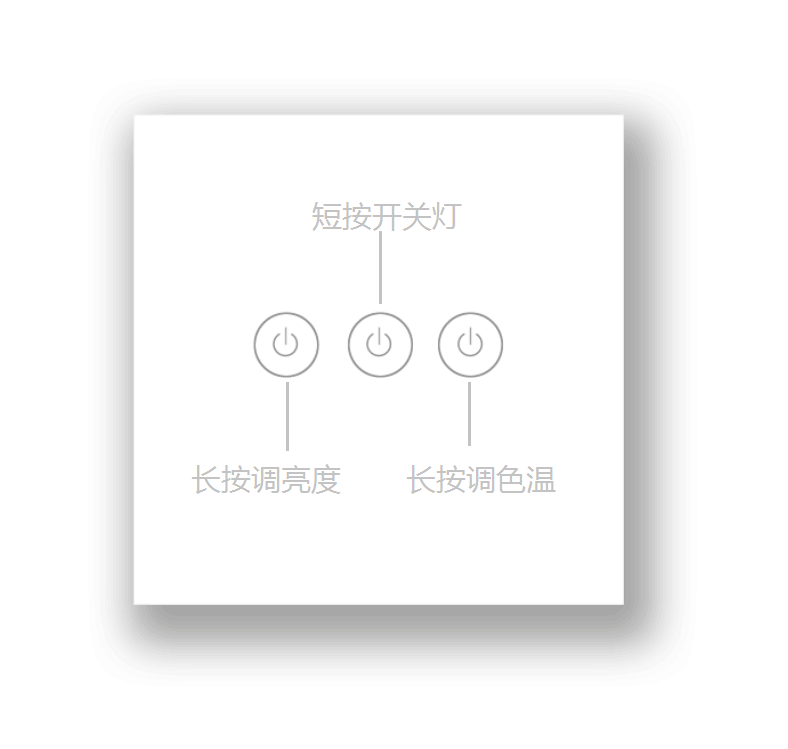

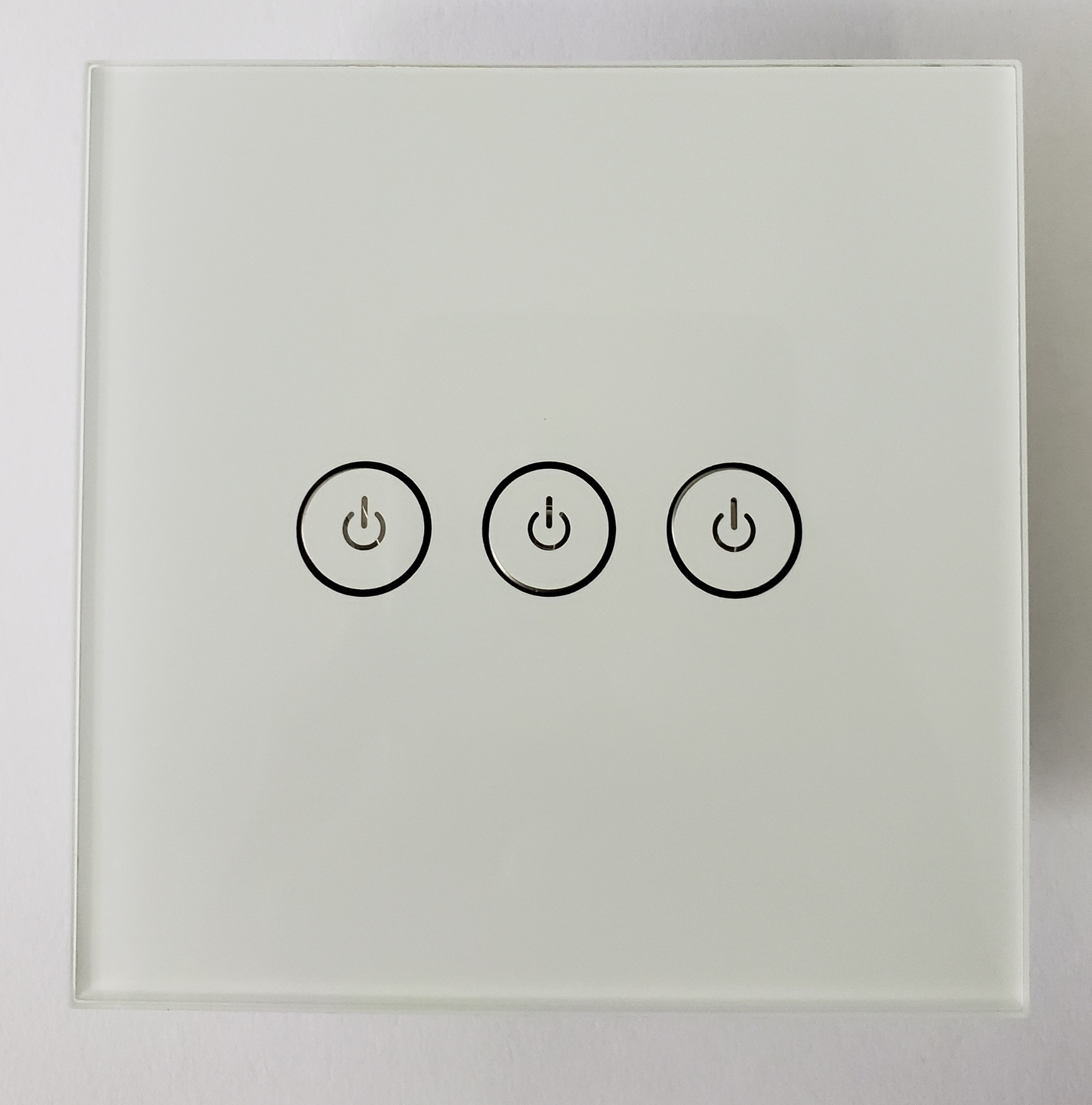

按键说明

    TDA3-CCT具有3路触摸按钮,在单地址控制模式、主控制模式和广播控制模式下,第一个触摸按键长按调暗或者调亮,第二个触摸按键短按开灯或者关灯,第三个触摸按键长按调更冷色温或者调更暖色温;在场景控制模式下,第一个触摸按键为拨码开关设定的地址n,第二个触摸按键为场景n+1,第三个触摸按键为场景n+2,若拨码开关设定的场景地址为15,则第二和第三个触摸按键分别为场景0和场景1,依次类推,短触摸触发场景。

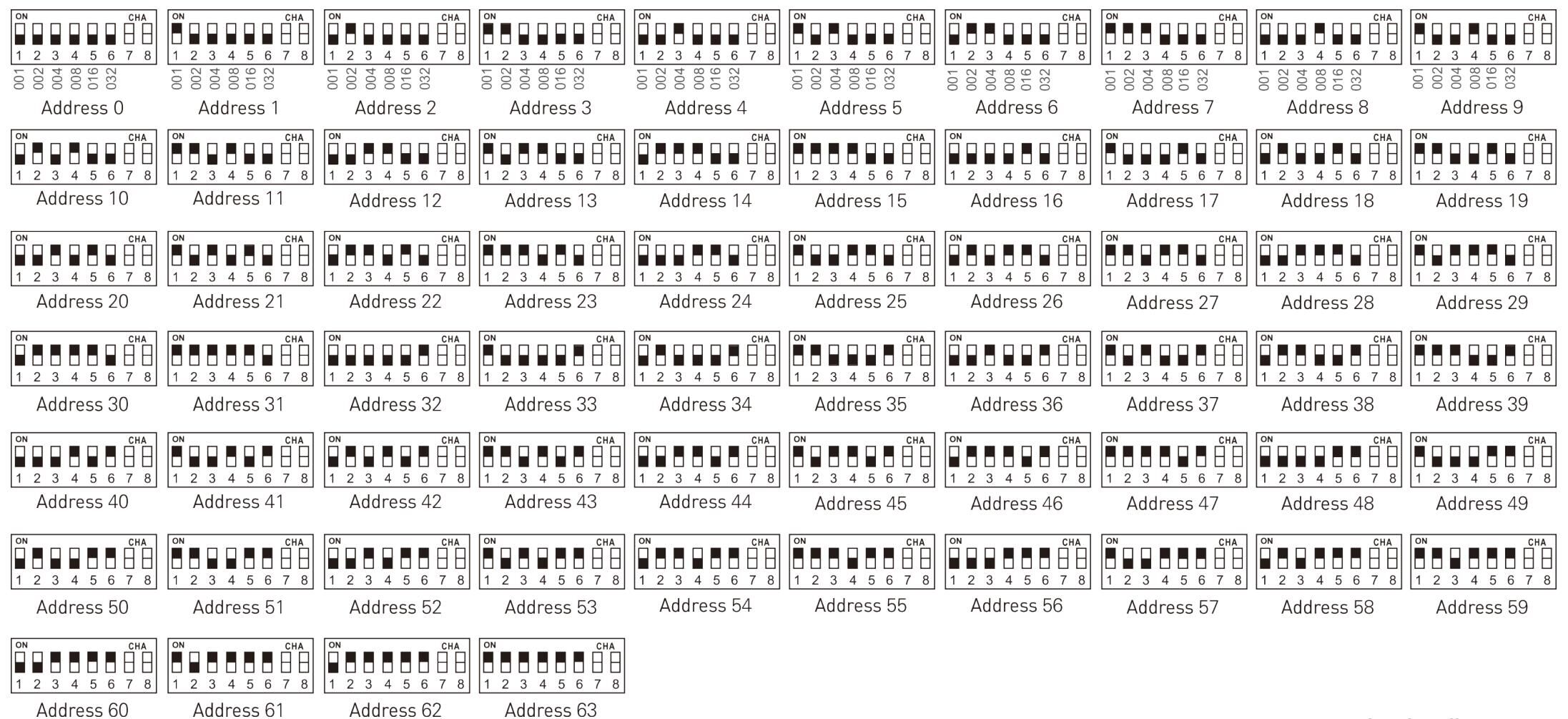

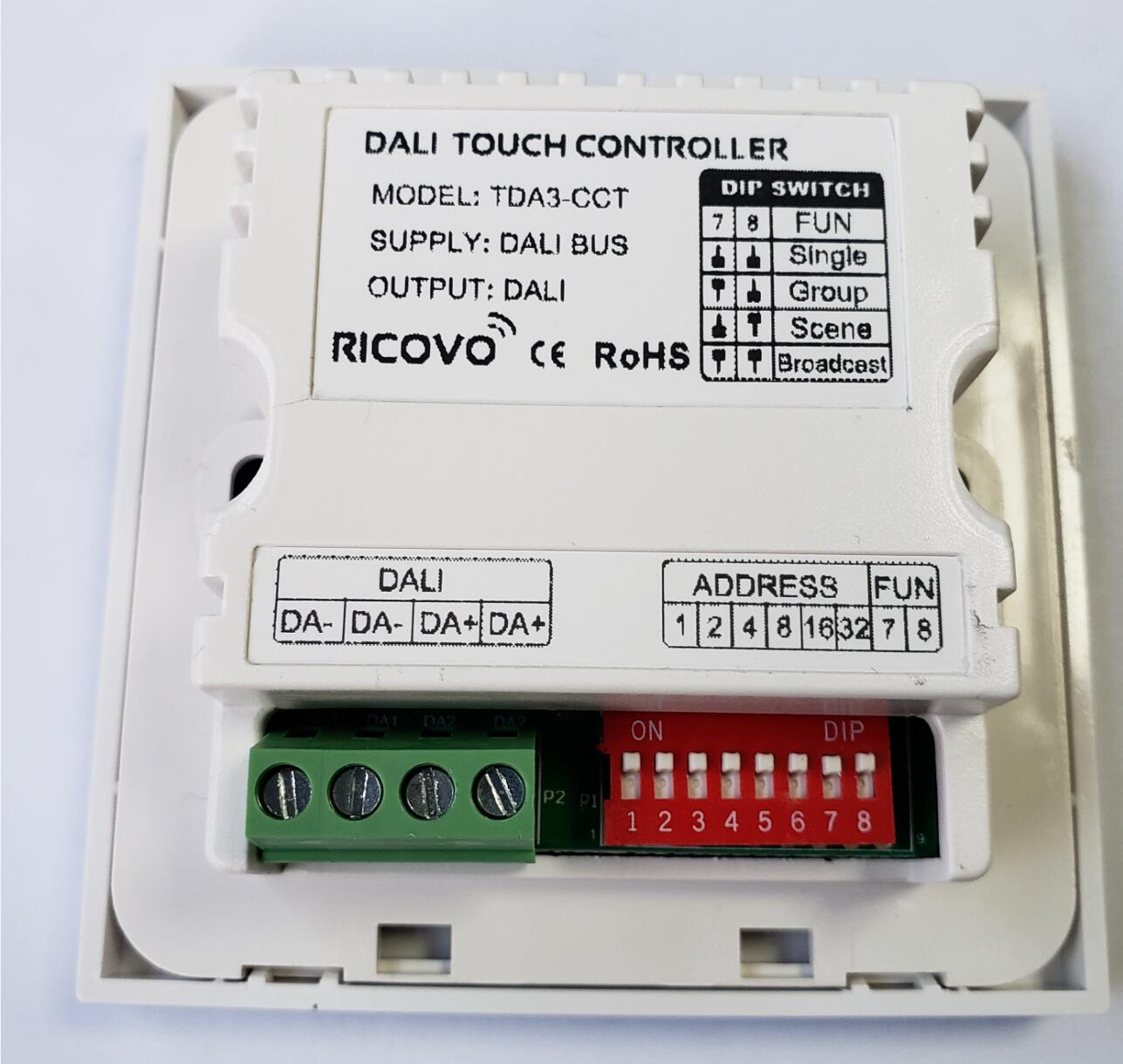

拨码开关短地址设置

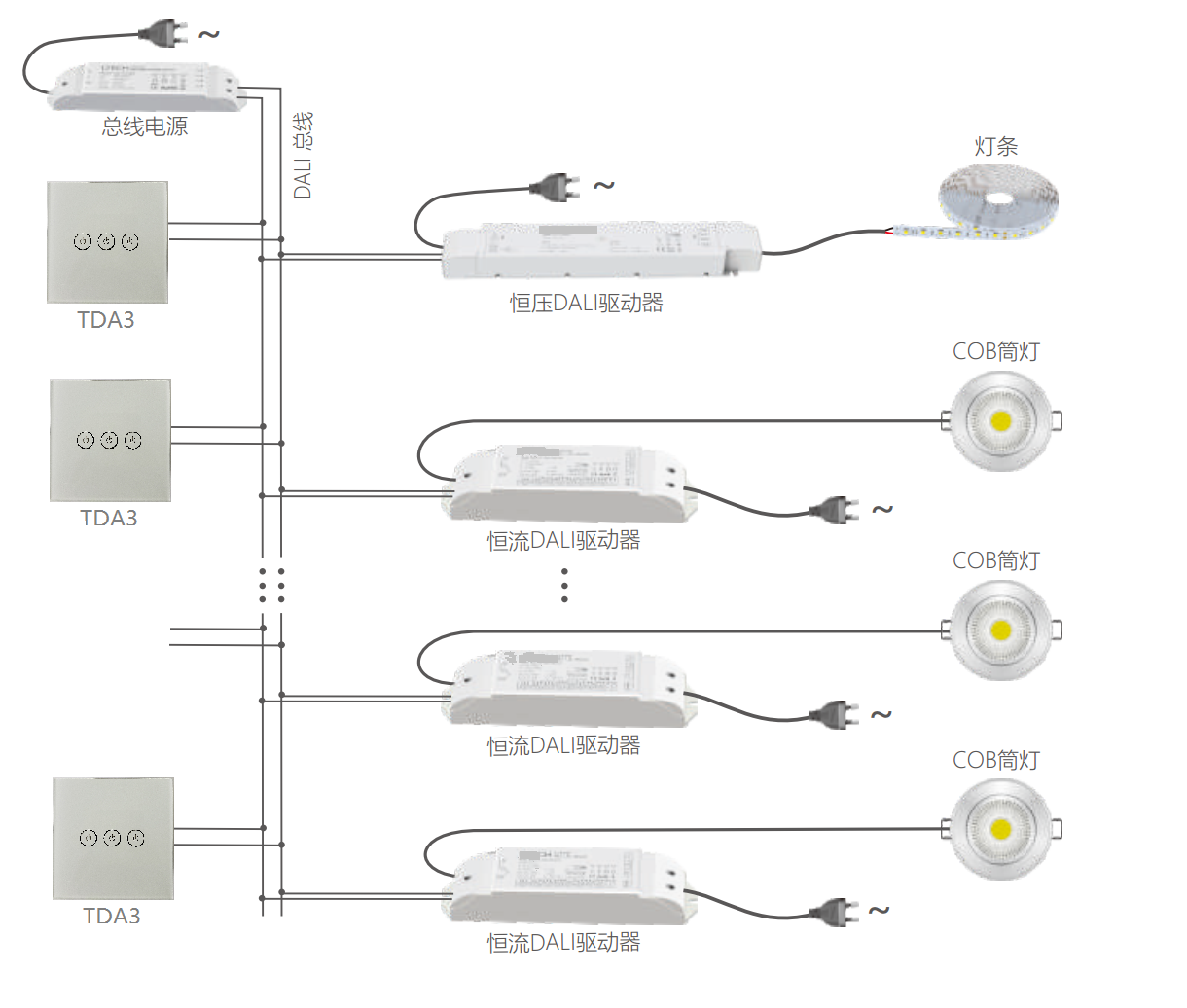

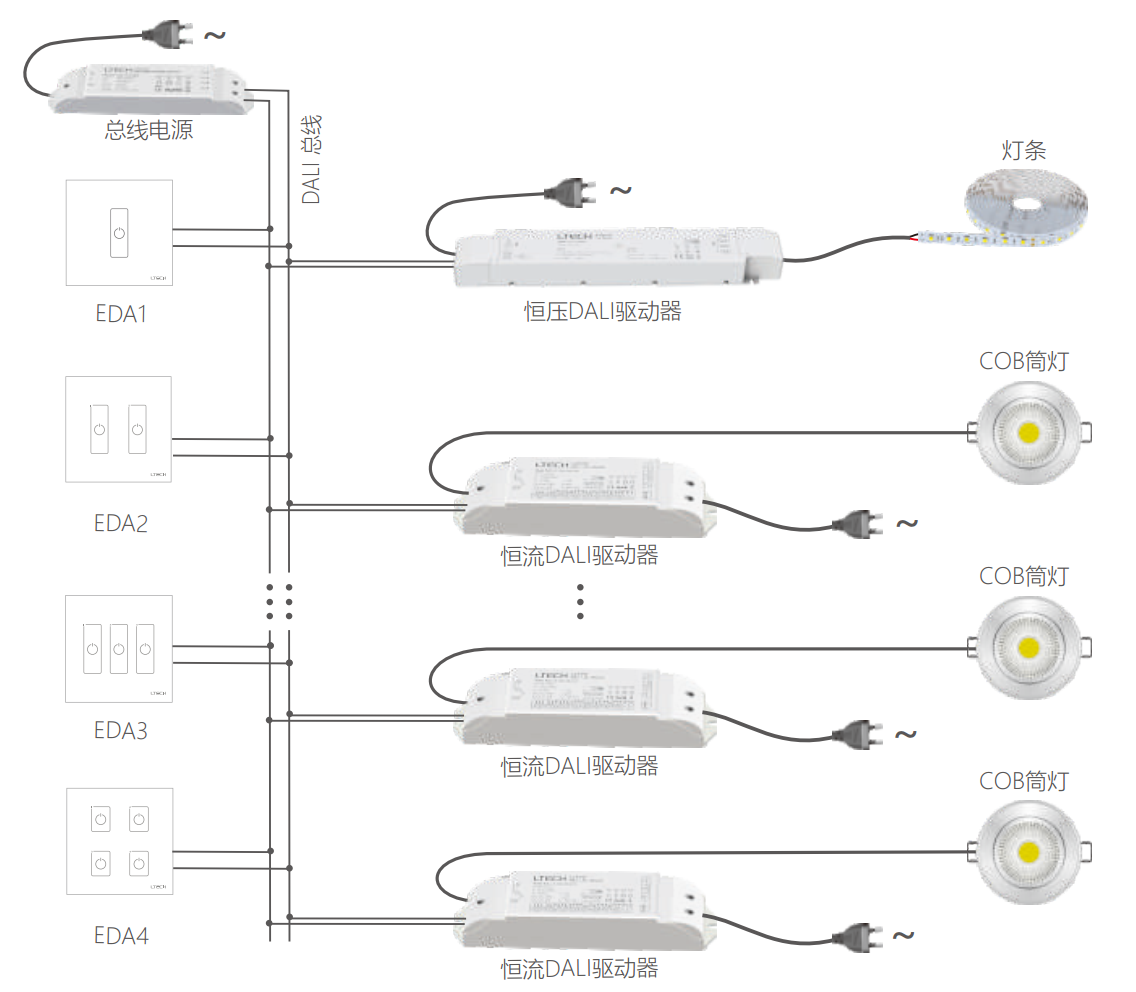

接线图

接线图 - 副本.png
